SYSTEMOVERVIEW
四相科技以UWB高精度定位技術為核心，融合GNSS衛星定位技術、RTK衛星差分定位技術、藍牙信標定位技術，再結合4G通信和Zigbee低功耗物聯網技術，構建了RTK+GNSS+UWB室內外高低精度一體化融合定位系統。

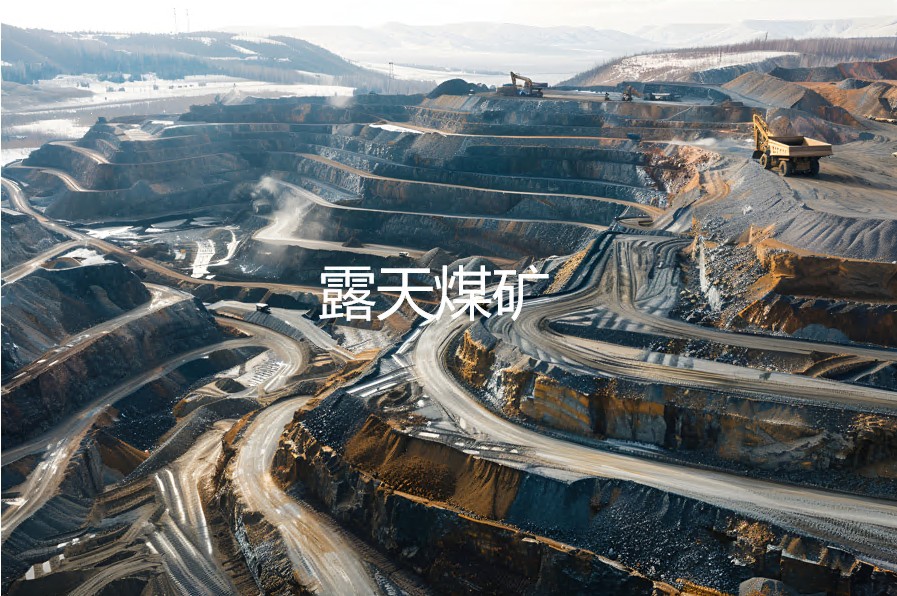

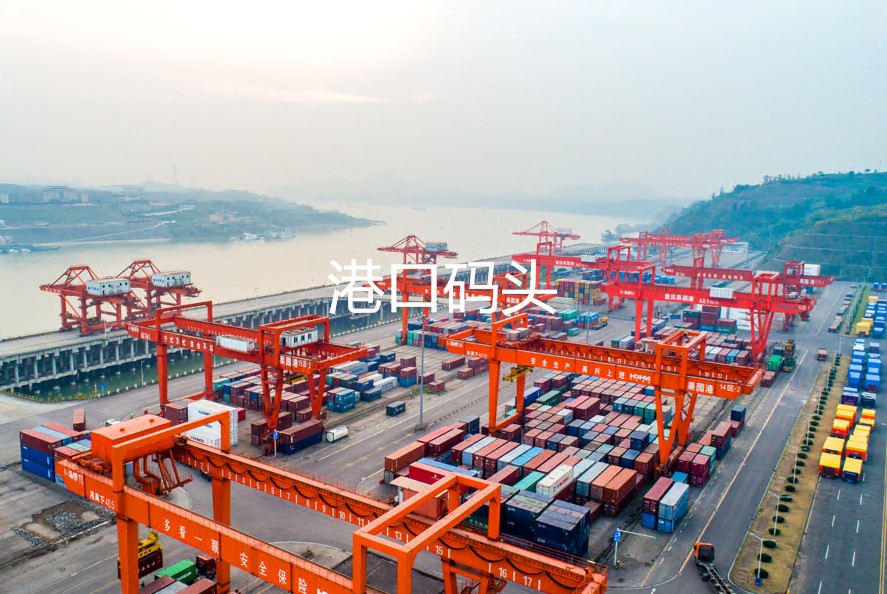

該系統可在化工煉化、港口碼頭、露天礦山、金屬冶煉等復雜場景中實現零維、一維、二維、三維的高精度定位，為企業提供位置信息服務。
Valueadvantage
RTK+雙頻GNSS+UWB+藍牙融合定位
全場景覆蓋，滿足室內外不同區域定位需求
信標配備大容量電池，降低設備電池更換頻率
標識卡采用芯片級功耗優化策略，長效續航
信標設備均采用電池供電，免布線快速部署
室外直接利用衛星定位，系統即裝即用
信標硬件成本低，降低項目實施成本
后期系統升級增加設備無需重復建設
PRODUCTINTRODUCTION

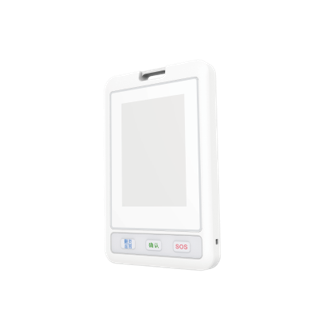

RTK融合定位工牌
支持UWB+BLE AOA/Beacon+雙頻GNSS/雙頻RTK定位
防爆等級：Ex ib IIC T4 Gb / Ex ib IIIC T135℃ Db
防護等級：IP68
內置RFID：滿足ISO14443A標準，支持雙面讀寫
具備2.7寸單色電子墨水屏，支持自定義文字消息下發
SOS一鍵報警；下發固定語音消息；震動功能；靜止感知，計步功能

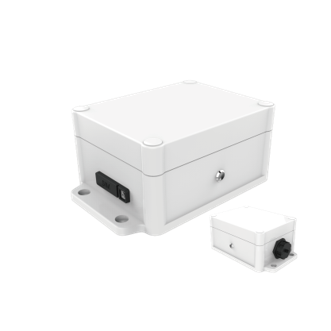

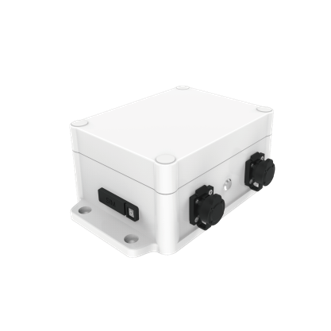

RTK車載定位標識卡
外部供電版
支持UWB+BLE AOA/Beacon+雙頻GNSS/雙頻RTK定位
供電接口：四芯航插（1正，2負）
485通信接口：與供電共用四芯航插（3為B-，4為A+）
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆： Ex ib IIIC T80 Db（100%自研+合規認證）
內置RFID：滿足ISO14443A標準，支持雙面讀寫
報警提醒：LED指示燈
RTK車載定位標識卡
電池供電版
支持UWB+BLE AOA/Beacon+雙頻GNSS/雙頻RTK定位
充/供電接口：USB(A型)
供電電壓/電流：5V/450mA
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆： Ex ib IIIC T80 Db（100%自研+合規認證）
內置RFID：滿足ISO14443A標準，支持雙面讀寫
報警提醒：LED指示燈

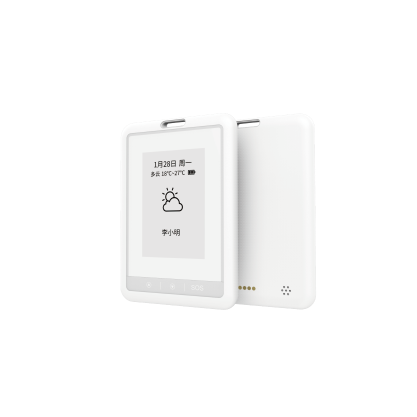

墨水屏定位工牌標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
交互方式：物理按鍵
報警提醒：聲音+震動
SOS報警；內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

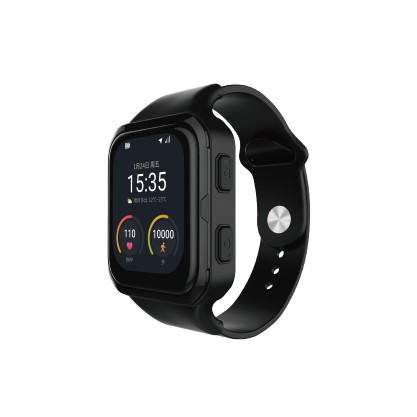

智能健康定位手表
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T135 Db（100%自研+合規認證）
防護等級：IP67
屏幕顯示： LCD彩色高清屏幕
報警提醒：聲音+震動
心率監測、血氧監測、體溫監測
內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

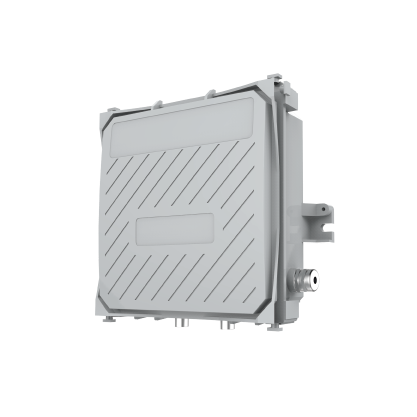

RTK基準站
定位方式：雙頻GNSS/雙頻RTK
防爆等級：Ex ib IIC T4 Gb / Ex ib IIIC T135℃ Db
防護等級：IP68
供電方式：DC 9~24V DC / 標準 POE 供電
外置接口：以太網口X1 / 光口X1
天線安裝：外置天線
天線類型：GNSS信號天線
安裝方式：抱箍安裝、壁掛安裝
高精度UWB信標基站
氣體防爆：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T130 Db（100%自研+合規認證）
外殼防護等級：IP68
電池供電：不小于5年
部署方式：無需布線
安裝方式：墻面安裝、抱桿安裝
支持戶外惡劣環境部署；支持APP快速部署和運維

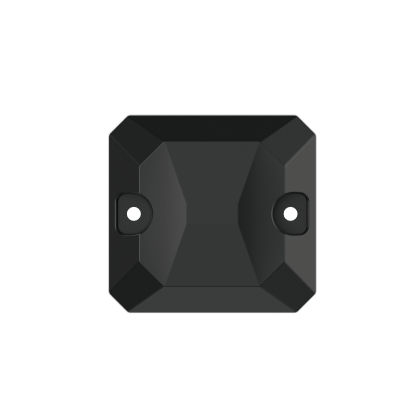

藍牙Beacon信標基站
防爆等級：Ex ia IIC T4 Ga（100%自研+合規認證）
粉塵防爆：Ex iaD 20 IP68 T130℃（100%自研+合規認證）
工作環境溫度：-40℃~85℃
外殼防護等級：IP68
電池供電：不小于7年
藍牙協議：BLE 4.0及以上
支持APP快速部署和運維

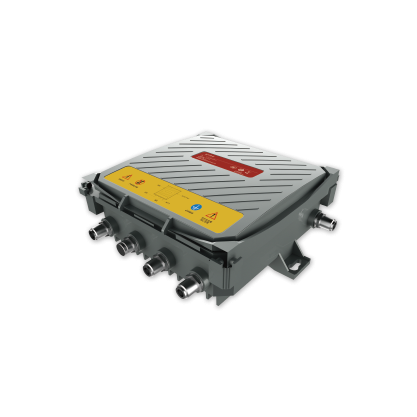

三防增強型通信基站
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
數據傳輸：光纖/4G
供電接口：DC供電
供電電壓: 12Vdc，本質安全型
傳輸接口: 單模光纖，支持接口級聯
防護等級: IP68

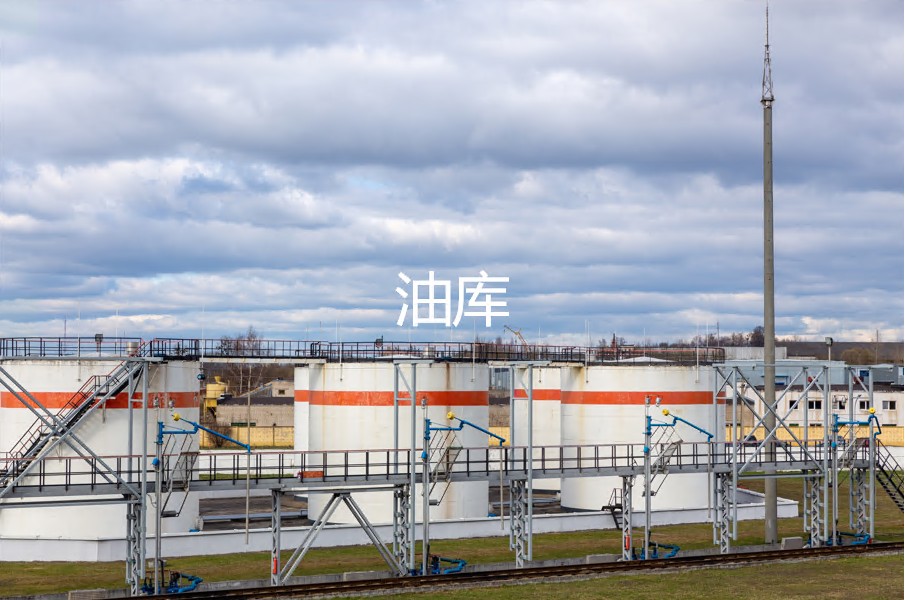

APPLICATIONSCENARIOS
