APPLICATIONOVERVIEW
四相科技基于厘米級高精度UWB定位技術，打造金屬非金屬地下礦山人員定位系統解決方案，通過對接井下各大業務系統，提升礦山安全保障水平，助力礦山安全生產信息化建設。
不高于區域定位成本，厘米級高精度定位效果更佳。
平臺集精確定位、監測監控、安全預警、人員考勤、應急救援、井口人員檢測裝置等功能為一體，可對井下作業人員及設備進行實時位置監測，便于日常科學調度和安全管理，有效提高應急救援效率。
SYSTEM ARCHITECTURE
HardwareMatching

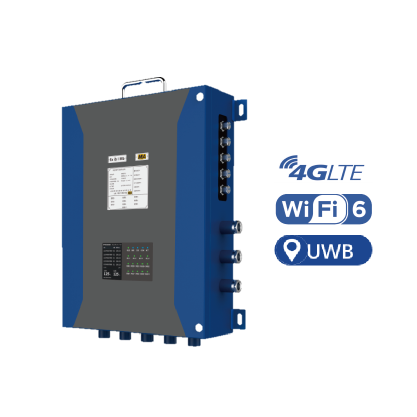

KJ1570-F2
礦用本安型融合分站（高配版）
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 538.0×411.0×119.0mm
工作電壓范圍：9~25V DC
數據交換：千兆網管/非網管型交換機
接口數量：3千兆4百兆SFP插槽+2百兆電
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互功能：LCD顯示屏，顯示電源、光口、電口、射頻模組工作狀態
與標識卡具備雙向通訊功能

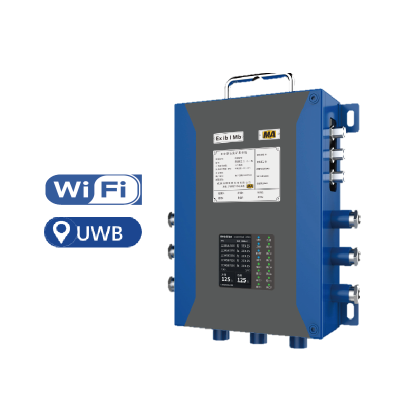

KJ1570-F3
礦用本安型融合分站（標準版）
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 399.0×292.0×100.0mm
工作電壓范圍：9~25V DC
數據交換：百兆非網管型交換機
接口數量：4百兆SFP插槽+2百兆電
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互功能：LCD顯示屏，顯示電源、光口、電口、射頻模組工作狀態
與標識卡具備雙向通訊功能

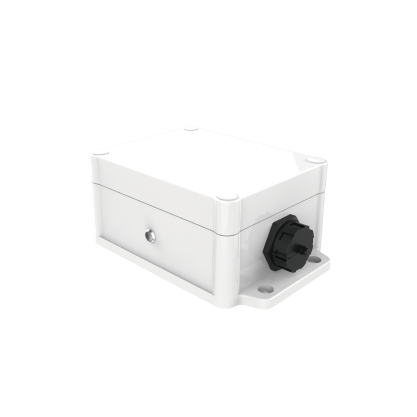

KJ1570-F1
礦用本安型讀卡分站
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 350.0×230.0×90.0mm
工作電壓范圍：9~25V DC
外部接口：4路百兆光口、2路電口、2兩路RS485
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互：顯示電源、光口、電口、射頻模組工作狀態
定位模式：支持TOF與TDOA定位方式，可實現零維、一維、二維定位解算
與標識卡具備雙向通訊功能
KJ1570-D2
礦用本安型讀卡器
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 266.0×225.0×82.0mm
工作電壓范圍：9~25V
外部接口：1路百兆光口、1路485口
供電方式：隔爆兼本安電源，后備電源可支持4h以上
交互：顯示電源、光口、電口、射頻模組工作狀態
定位模式：支持TOF與TDOA定位方式，可實現零維、一維、二維定位解算
與標識卡具備雙向通訊功能
KJ1570-S
礦用標識卡搜索儀
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：119.5×69.5×30.0mm
外殼材料：不銹鋼
單站TOF續航：大于等于12h
電池容量：4000mAh
充電接口：micro-USB
工作溫度：-20~60℃
支持標識卡搜索、分站與標識卡測距、分站信號強度測量

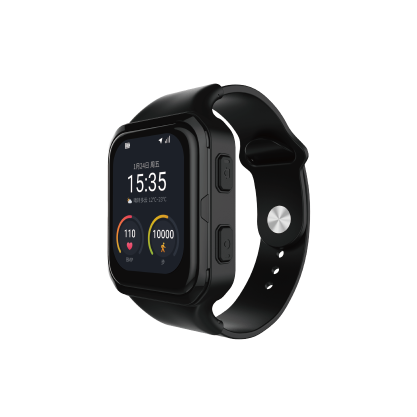

FHS3.7(A)
礦用本安型手表
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：40.1×48.8×16.1mm
電池續航：≥7天
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
低電量提醒、LCD觸摸屏、按鍵交互、震動提醒、姿態檢測、計步功能、健康檢測（支持體溫、心率、血氧檢測）

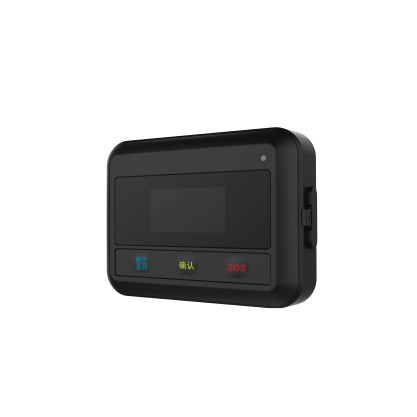

KJ1570-K5
帶屏顯示標識卡
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：80x61x25mm
單站TOF續航：≥30天/1hz
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
LED屏顯示屏、一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間

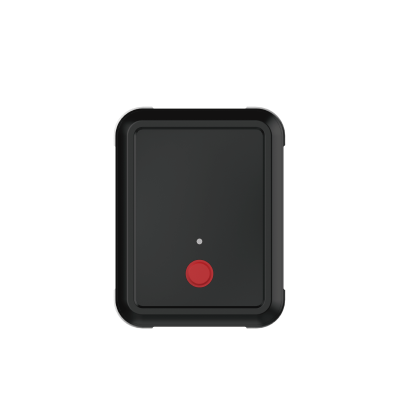

KJ1570-K8
礦用本安型標識卡（換電池）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：78x60x21mm
單站TOF續航：≥6個月/1hz
電池容量：3000mAh
工作溫度：-20~60℃
防護等級：IP67
一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間
KJ1570-K7
礦用本安型標識卡（充電型）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：78x60x21mm
單站TOF續航：≥30天/1hz
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間
KJ1570-K4
車輛標識卡（車載電源供電）
防爆形式：礦用本質安全型
防爆標識：Ex ib I Mb
產品尺寸：152×94×61mm
供電方式：外部車載電源供電（KDW127/18B）
外部供電電壓：9~24V
工作溫度：-20~60℃
額定功率：≤3W
IP防護等級：IP67
安裝方式：通過螺釘固定在車輛上
KJ1570-K3
車輛標識卡（電池供電）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：148×94×61mm
單站TOF續航：≥40天/1hz
電池容量：2300mAh
充電接口：USB（A）型
工作溫度：-20~60℃
防護等級：IP67
安裝方式：通過螺釘固定在車輛上
KJ1570-K3
車輛標識卡（電池供電）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：132×79.5×52.5mm

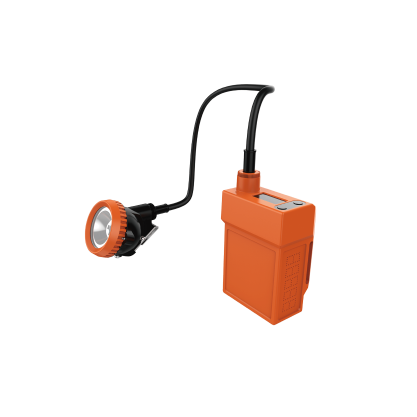

主燈照度：≥2000lx
充/供電接口：礦燈專用
工作溫度：-20℃~60℃
工作濕度：0~95%無凝結
電池續航：主光源能點亮11h，定位卡仍能連續工作不低于199h
精確定位、按鍵交互、聲音提醒、屏幕交互、姿態檢測
Characteristic System

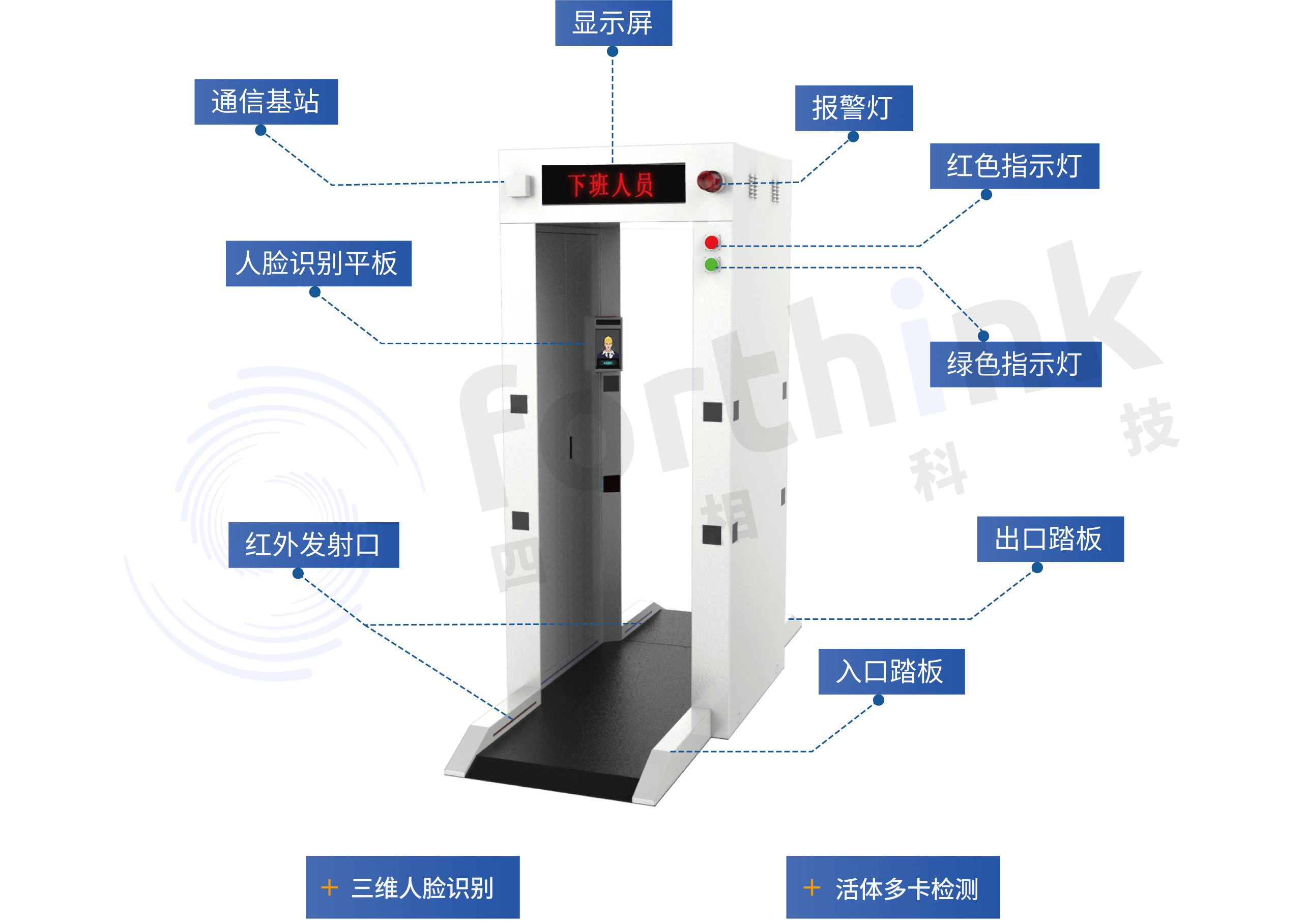

基于人臉識別技術及定位技術，能夠?qū)崟r對進入裝置內的人員進行人臉和定位標簽卡雙重身份驗證，搭載的3D人臉識別技術具備面部大范圍遮擋或污漬情況的高精度識別能力，對于礦工出井黑臉情況也能精準識別，確保出入井通暢。 利用該系統進行出入井管理，可實時監控井下人數變化，及時消除安全隱患。
正常檢測流程
多帶卡情況
替代卡情況
未帶卡情況
APPLICATIONFUNCTION

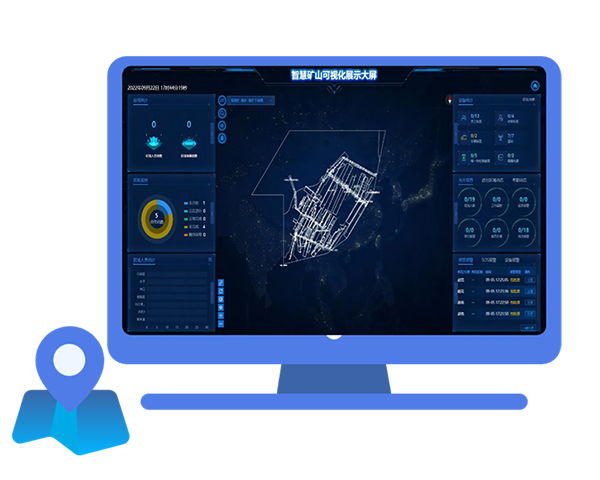

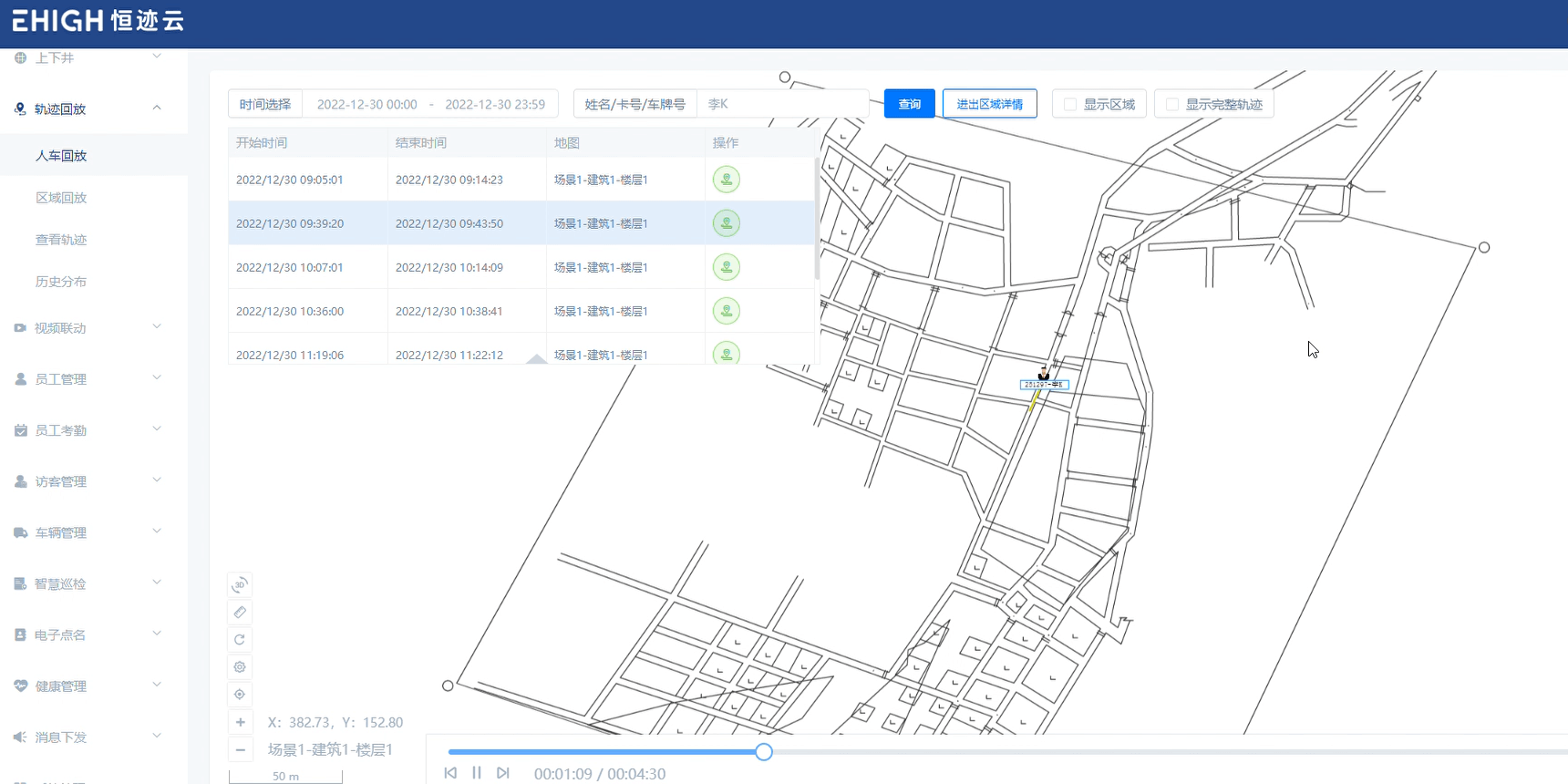

2D/3D實時位置顯示
活動軌跡清晰，查找便捷
對接井下監測監控系統
對環境進行實時監控，異常及時告警
監控視頻聯動，全程可視化監控
對接唯一性檢測裝置數據
可查詢員工上下井次數以及上下井時長
支持通過卡號、時間查詢軌跡
方便目標追蹤及事故溯源
Valueadvantage
完善的API接口
支持與各級應急管理平臺對接
定位領域9年研發經驗
原廠技術服務保障
出入井時刻與出入井人員統計
重點區域人員分布統計
下井人員活動路線統計
位置出入時刻記錄
進入?yún)^(qū)域識別
入巷分支方向識別
CASEApplications
實施時間：

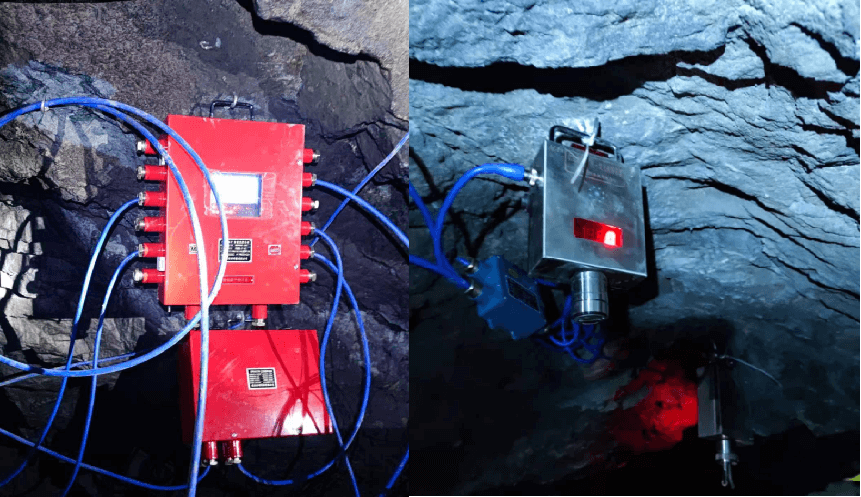

該礦生產產能30萬噸/年，后期將進行80萬噸/年產能擴增。四相科技依據《AQ2031-2011》以及《AQ2032-2011》對該礦井進行人員定位與監測監控系統升級改造，通過在井下安裝精確定位分站（讀卡器）、監測監控分站、氣體及通風監測傳感器以及礦用攝像頭實現。
實施時間：
該鐵礦核定產能9萬噸/年。四相科技依據《AQ2031-2011》以及《AQ2032-2011》，通過在井下安裝精確定位分站（讀卡器）、監測監控分站以及氣體及通風監測傳感器對該礦井進行人員定位與監測監控系統升級改造。
實施時間：
該礦將區域定位升級為井下人員精確定位系統，四相科技通過在井下部署多臺精確定位分站（讀卡器）實現生產中段、分段進出巷及主要分叉巷道的定位覆蓋。
